Preserva la resa. Massimizza la produttività. Limita gli sprechi e monitora con fiducia.
Soluzioni avanzate per il trasporto di nastri e bobine per semiconduttori di 3M
Con l'aumento della domanda di componenti sempre più piccoli e sottili e di pile a più matrici, oltre alla necessità di tracciare i singoli chip, per un corretto assemblaggio dei chip a livello di wafer (WLCSP) sono necessarie soluzioni efficaci anche per il trasporto e la conservazione presso i clienti.
Le nostre più recenti soluzioni per il trasporto di chip semiconduttori partono dai nastri portanti per contribuire a prevenire la migrazione dei chip nelle applicazioni a pacchetti sottili. Includono anche interessanti funzionalità per la pre-codifica a barre che possono aiutare i clienti a risparmiare tempo e migliorare l'analisi dei dati chiave. Inoltre, forniamo una gamma completa di nastri di copertura standard e personalizzati e nastri portanti di precisione per massimizzare la resa anche per matrici e tasche di dimensioni e forme irregolari.
Design del chiplet: una risposta e un driver per chip più piccoli e sottili
-

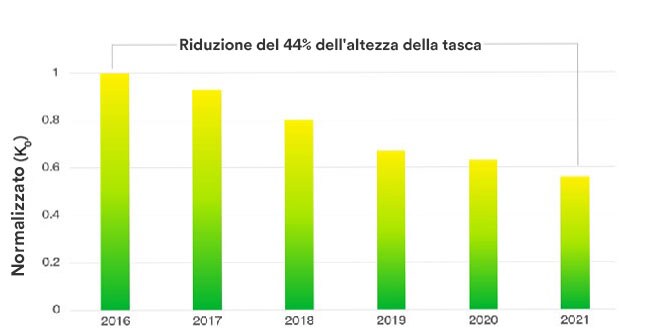

Fonte: centro strumentazione 3M
-
Le dimensioni delle tasche si sono notevolmente ridotte in meno di un decennio. I produttori hanno risposto a questo cambiamento anche attraverso la progettazione di chiplet: dividendo una matrice monolitica in varie matrici più piccole per formare una serie di cosiddetti "chiplet". I produttori possono combinare questi chiplet in singoli pacchetti, riducendo la necessità di costosi nodi tecnologici di punta grazie al partizionamento dei chiplet.
L'integrazione dei chiplet consente nuove costruzioni utilizzando uno strato di ridistribuzione (RDL), inserti di silicio e supporti associati a pacchetti avanzati, nonché piattaforme di integrazione come design 2,5D/3D, fan-out e flip-chip ad alta densità. Inoltre, rende più difficile il corretto trasporto dei chip. Quali sono le soluzioni possibili?

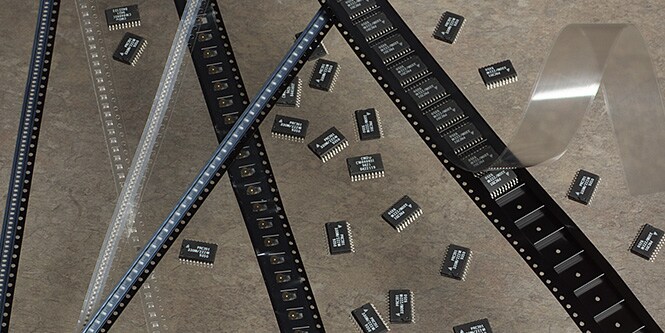

Soluzioni per un'ampia gamma di sfide legate a nastri e bobine
I pacchetti di componenti miniaturizzati pongono delle sfide, tra cui l'incollaggio e la migrazione dei chip durante il processo su nastro e bobina. 3M offre nastri portanti con tolleranze fino a 0,02 mm, dimensioni dei fori D1 fino a 0,01 mm e superfici inferiori piatte con angoli di sformo ridotti. I nostri nastri portanti consentono il controllo di tasche inferiori a 0,1 mm.
I nastri di copertura personalizzati permettono di riempire spazi piccolissimi e irregolari per contribuire a proteggere i componenti di dimensioni pari a 0603 e 0402 mm da danni e problemi di applicazione. 3M può anche aggiungere codici a barre direttamente al nastro, limitando la perdita di chip e contribuendo a ridurre le fasi di processo associate al taglio laser dei componenti. Queste capacità possono migliorare la produttività nelle operazioni di assemblaggio con prelievo e posizionamento automatizzato.
-
3M fornisce soluzioni a nastro per:
- Materiali plastici modellabili
- Dispositivi passivi
- WLCSP/Matrici nude
- Discreti
- LED
-
Nastri portanti e di copertura versatili per il trasporto di semiconduttori
-

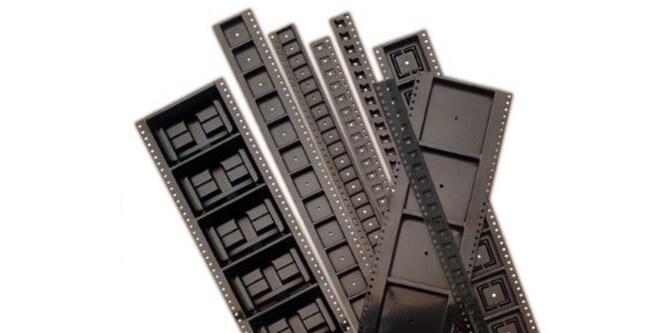

I componenti retraibili necessitano di nastri portanti robusti con una formazione precisa delle tasche per ridurre il rischio di inclinazione, capovolgimento o migrazione dei componenti, che possono causare danni ai componenti e tempi di inattività nel processo di prelievo e posizionamento. 3M offre una gamma completa di prodotti non conduttivi e dissipativi statici con design di precisione delle tasche per vari componenti. È anche possibile progettare un nastro portante personalizzato per soddisfare esigenze specifiche e contribuire a garantire un processo di prelievo e posizionamento su nastro senza intoppi.
-

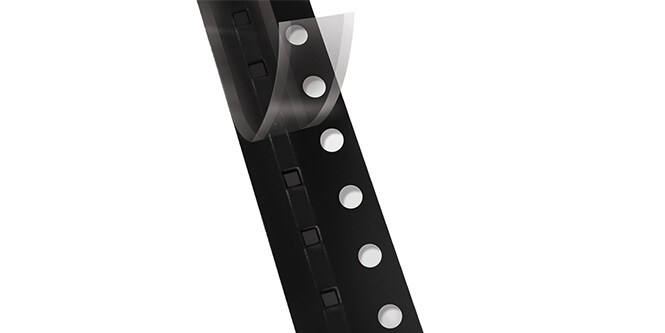

I nastri di copertura 3M™ sigillano i nastri portanti per componenti 3M per proteggere i componenti elettrici ed elettronici durante il trasporto e la conservazione. I nostri nastri di copertura offrono eccellenti proprietà di tenuta e una forza di distacco uniforme per contribuire a garantire l'efficienza delle operazioni di prelievo e posizionamento. L'intera linea di nastri di copertura 3M comprende prodotti non conduttivi e dissipativi statici con adesivi termoattivati (HAA) o sensibili alla pressione (PSA).
Risorse
-
Scelta dei nastri portanti e di copertura
Hai bisogno di assistenza?
Per richiedere un preventivo su strumenti personalizzati o per contattare 3M, utilizza il modulo per inviarci un messaggio. Includi quante più informazioni possibili così potremo risponderti rapidamente e in modo accurato.
