Maggiore produzione. Meno sprechi. Nuove possibilità.
Soluzioni 3M per la protezione dei processi di assemblaggio avanzato di semiconduttori
-
Con le tecnologie emergenti tra cui il 5G, la guida autonoma, l'IoT e altre che creano una domanda ancora maggiore di calcolo ad alte prestazioni e connettività dei dispositivi, si è creata una forza trainante che influirà sulle prossime generazioni dell'innovazione tecnologica e del design. I chip semiconduttori devono essere più piccoli, più sottili, più veloci e più funzionali. L'assemblaggio avanzato di circuiti integrati è fondamentale per soddisfare le esigenze di prestazioni, ma richiede processi sempre più nuovi e necessita di più sostanze chimiche, più pellicole e condizioni di lavorazione più estreme. Scopri come 3M può aiutarti.
Protezione oltre i semplici processi
-
3M offre soluzioni di protezione dei processi che aiutano a migliorare il costo totale di proprietà, tra cui la resa dei chip e i tempi di processo. Con decenni di esperienza nel settore degli adesivi e dell'elettronica, i nostri esperti possono aiutarti a massimizzare i processi di oggi e di domani, tra cui: assemblaggio di matrici eterogenee e integrate, pile di matrici multipli e lavorazione di chiplet. Le nostre soluzioni contribuiscono anche ad abilitare l'integrazione di componenti quali sensori, diodi, supporti avanzati e altro.
-
Tendenze chiave nell'assemblaggio avanzato di semiconduttori
Matrice incorporata nel supporto
Un'opzione molto diffusa per la riduzione del fattore di forma è l'uso di matrici incorporate nei supporti. Questo approccio innovativo impianta il circuito integrato all'interno di un supporto laminato, che può quindi essere posizionato accanto ad altri componenti (altri dadi, MEM e così via) utilizzando vie rivestite in rame per ottenere un pacchetto integrato e multifunzionale.Le soluzioni di protezione dei processi resistenti al calore e agli agenti chimici di 3M possono consentire le fasi di lavorazione termica e chimica della tecnologia a matrici incorporate nei supporti.
Scopri le soluzioni 3M per la protezione dei processi
Le nostre soluzioni sono progettate per un'ampia gamma di processi, tra cui FOPoP, incollaggio ibrido D2W, RDL-last e altri processi.
Esplora i sensori in nuovi ambienti
Possibilità più ampie nella progettazione dei semiconduttori
-
I nastri in poliimmide resistenti al calore 3M™ sono la scelta ottimale per la protezione dei sensori: componenti preziosi che devono resistere a lunghe fasi di lavorazione chimica e ad alte temperature nell'assemblaggio dei semiconduttori. Non solo, permettono di ampliare le possibilità di progettazione. Questi nastri sono compatibili con i materiali dell'alloggiamento del sensore quali diffusori, materiali epossidici, poliammide, LCP e altri e si legano senza delaminazione o degassamento di silossano. Si rimuovono facilmente senza residui, macchie o elettricità statica che possono danneggiare il supporto. I nostri nastri semiconduttori per sensori soddisfano gli standard di produzione in camera bianca.

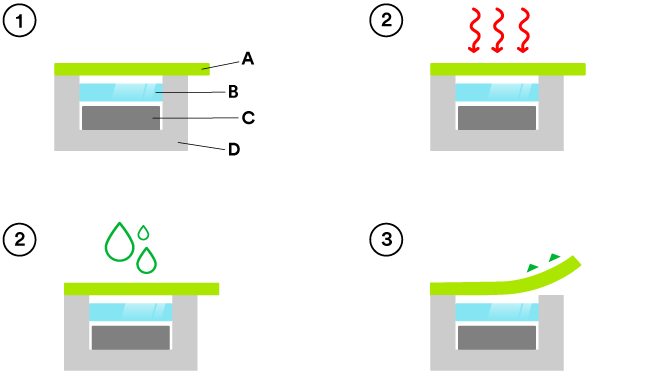

Flusso del processo per la protezione dei sensori
-
A. Nastro in poliimmide resistente al calore 3M™ B. Vetro di copertura C. Chip del sensore D. Alloggiamento
-
- Sigillatura sui pacchetti di sensori
- Processo di rifusione per uno o più cicli
- Buona resistenza al calore per più cicli di rifusione a 260 °C/500 °F senza delaminazione
- Nessun degassamento di silossano
- Processo di pulitura con solventi/acqua Dl
- Rimozione del nastro e ispezione dei residui
- Rimozione senza residui
- Prestazioni antistatiche
Soluzioni di laminazione e mascheratura ad alte prestazioni
Produzione leadframe più fluida e veloce
Una selezione di nastri leadframe 3M aiuta a velocizzare la produzione e a ridurre gli sprechi durante l'incollaggio di matrici, l'incollaggio di fili Au/Cu e la modanatura. Molti dei nostri nastri di mascheratura per leadframe QFN resistenti al calore sono progettati per resistere alle temperature di saldatura più elevate: un'esigenza crescente man mano che il settore si sposta verso l'incollaggio di fili in rame (Cu). I nostri nastri leadframe per laminazione offrono eccellenti prestazioni di taglio delle sfere, limitando l'inclinazione della matrice e aumentando la produttività.

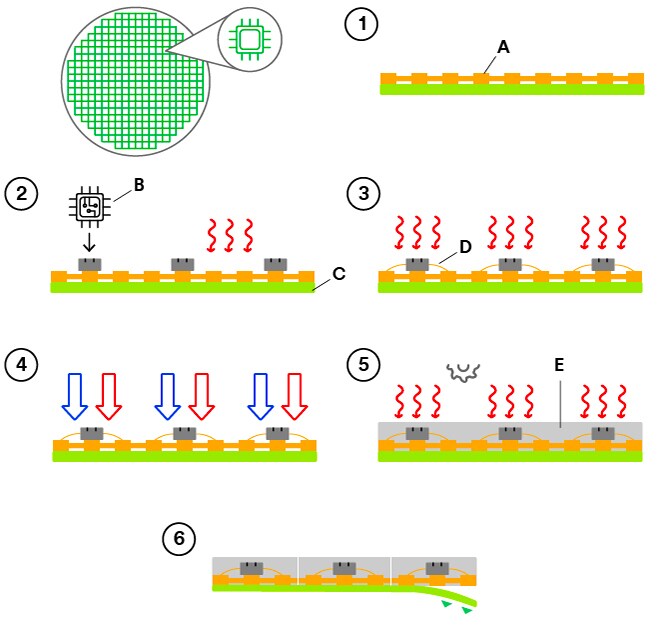

Flusso di processo per nastri leadframe
-
A. Leadframe B. Matrice C. Nastro D. Filo E. Modanatura
-
- Laminazione del nastro su leadframe
- Laminazione facile
- Incollaggio di matrici
- Buona resistenza al calore (fino a 210 °C/410 °F, per 30 minuti)
- Incollaggio di fili Au/Cu
- Buona resistenza al calore (fino a 230 °C/446 °F, per 30 minuti)
- Pulitura al plasma
- Buona resistenza al plasma (fino a 30 minuti)
- Modanatura
- Buona resistenza al calore (fino a 190 °C/374 °F, per 5 minuti)
- Buone prestazioni di taglio delle sfere con minore inclinazione della matrice
- Taglio a dadi, rimozione del nastro e prodotto finale
- Distacco facile
- Rimozione senza residui su leadframe e componente di modanatura
- Buona resistenza al plasma per la pulitura al plasma
- Laminazione del nastro su leadframe
Tabella di confronto dei prodotti per nastri di processo resistenti al calore
Contatta un esperto 3M
Una migliore protezione è possibile. Abbiamo team in posizioni chiave in tutto il mondo impegnati nella promozione del potenziale dei nostri nastri.
