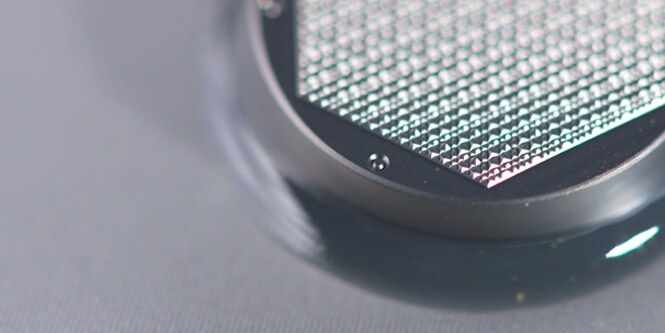

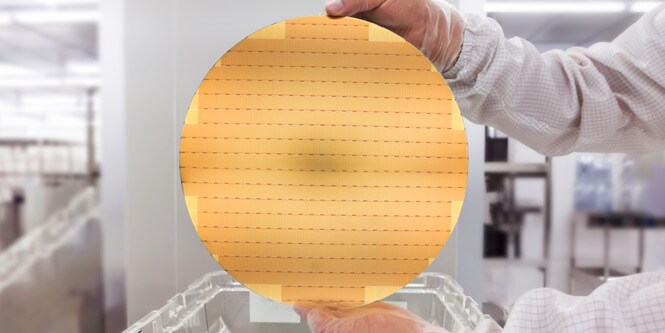

Wafer di silicio sottoposto a fabbricazione, lavorazione e manipolazione di semiconduttori
All'avanguardia nella fabbricazione, lavorazione e manipolazione dei semiconduttori

Fai clic sul pulsante di riproduzione per guardare il video

Scopri le soluzioni 3M per l'industria dei semiconduttori

I semiconduttori sono una tecnologia abilitante chiave, essenziale per il settore dell'elettronica moderna e per altre applicazioni emergenti, come l'assistenza sanitaria, i trasporti, l'energia pulita, l'intelligenza artificiale, i sistemi autonomi, le comunicazioni 5G e l'informatica.

  • Lavorazione e manipolazione di semiconduttori

    Lavorazione e manipolazione dei semiconduttori migliorate

    • Se ti occupi di produzione e manipolazione di semiconduttori, collaborare con 3M è la scelta giusta. La nostra competenza in materia di microreplicazione, nanotecnologia, stampaggio e materiali isotopici ad alta purezza garantisce soluzioni che permettono di ottenere l'uniformità, la pulizia e la precisione necessarie per i tuoi processi.

      Da oltre 50 anni, 3M fornisce un'ampia gamma di materiali che accompagnano il cliente dall'inizio alla fine del processo. Sono inclusi tutti i materiali utilizzati per l'incisione e la deposizione, i materiali CMP e di finitura per superfici nella lavorazione dei wafer semiconduttori, i nastri e le bobine per il trasporto dei chip e i materiali per l'impiantazione ionica e il drogaggio dei wafer.

      Collaborando con 3M potrai contare su un supporto globale. I nostri tecnici sono a tua disposizione in luoghi chiave in tutto il mondo.

      CONTATTA UN ESPERTO 3M

Apparecchiature per semiconduttori, soluzioni per la produzione e l'assemblaggio

Scheda di circuiti elettronici mostrata come immagine al microscopio ottico
Lavorazione e manipolazione dei semiconduttori senza confronti.

3M garantisce precisione, prestazioni ed efficienza nel processo di produzione.

CONTATTA UN ESPERTO 3M

Categorie di prodotti 3M per la produzione di semiconduttori

Scopri i prodotti specifici di 3M che mirano non solo a migliorare l'elettronica di oggi, ma anche a innovare e far progredire la tecnologia di domani.

  • Adesivi per l'incollaggio temporaneo di wafer

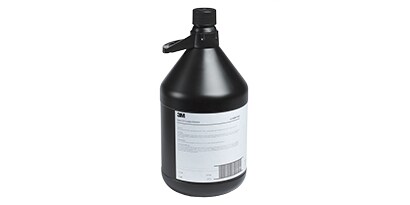

    Adesivi per l'incollaggio temporaneo di wafer

    Apriamo la strada a modi più rapidi, semplici e affidabili per realizzare i semiconduttori di domani. Il sistema di supporto per wafer (WSS) di 3M è collaudato nell'ambito della produzione di grandi volumi per l'incollaggio temporaneo dei wafer durante l'assottigliamento degli stessi e i processi TSV aggiuntivi.



  • Filler di raffreddamento al nitruro di boro
    Filler di raffreddamento al nitruro di boro

    Questi additivi microstrutturati migliorano il "fattore freddo" dell'elettronica contribuendo alla conduzione e dissipazione del calore nei componenti dei chip.





  • Prodotti di finitura per superfici

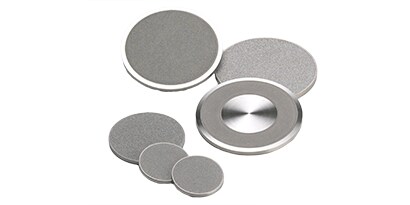

    Materiali CMP

    I materiali CMP (sistema di fissaggio del profilo di protezione da urti) e di finitura per superfici di 3M possono contribuire ad aumentare la produttività, migliorare la resa e garantire prestazioni di processo di alta qualità.



  • Isotopi stabili

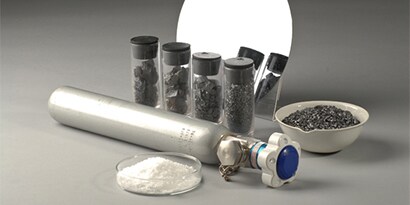

    Isotopi stabili

    Puri fino al 99,9999%, questi droganti al boro personalizzabili soddisfano o superano gli standard del settore per l'elevata purezza e contribuiscono ad ampliare le possibilità di ricerca e sviluppo.

  • Nastro e bobina

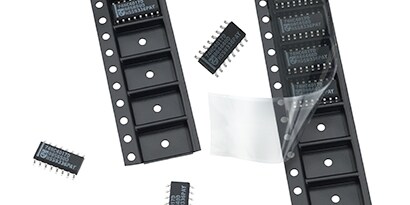

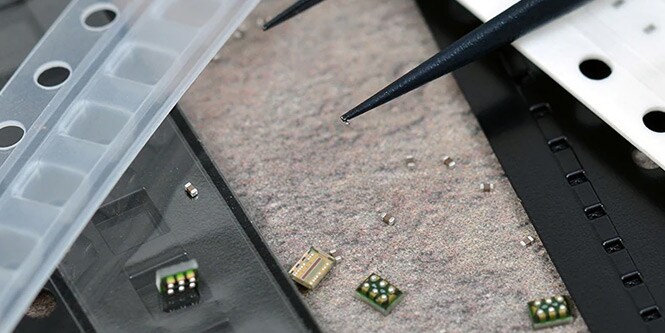

    Nastro e bobina

    Contribuisci a proteggere i componenti durante la spedizione e la conservazione per soddisfare i requisiti e incrementare la produttività.

    Nastri portanti per componenti 3M

  • Prese di test e burn-in

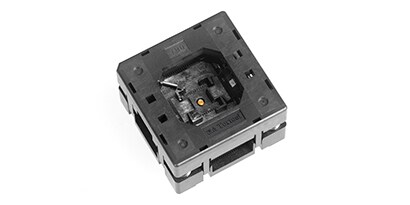

    Prese di test e burn-in

    Il design versatile del prodotto consente prestazioni affidabili per applicazioni di test e burn-in.




Vuoi ridefinire il tuo processo CMP?

  • Anteprima della brochure sul processo CMP di 3M
    • Con l'affermarsi di tendenze come l'IoT, le città intelligenti, i trasporti connessi, il mobile e l'edge computing, i dispositivi a semiconduttore che offrono più memoria e velocità sono sempre più richiesti. A questo scopo, è necessario migliorare le prestazioni e la coerenza economica del processo CMP nella produzione di semiconduttori.

      Scopri di più su come migliorare il processo CMP con gli innovativi prodotti CMP di 3M.

      SCARICA LA BROCHURE SUI PAD CMP TRIZACT™ 3M™ (in lingua inglese, PDF, 130 KB)

Banner con sfumatura da blu scuro a viola

Chiedi ad un esperto 3M in merito alle soluzioni per semiconduttori

Gli esperti di elettronica di 3M sono pronti a rispondere a qualsiasi domanda relativa alla lavorazione e alla manipolazione dei semiconduttori e alle applicazioni per i semiconduttori realizzati da 3M.
